迪众人防指挥系统

海湾战争、科索沃战争、阿富汗战争和刚刚结束的伊拉克战争再一次证明:空中力量是高技术条件下的局部战争决胜的重要力量。扩大空中打击,摧毁有生力量;加强空中防御,保存作战潜力,是空袭与反空袭的主要任务。加强人防组织建设,形成军民协同、集中统一、步调一致的组织指挥系统,是人防工作取得实效的关键。

迪众人防指挥系统正是根据目前人防指挥工作的需要,在指挥所(或指挥室)的指挥大厅建设一套现代化的指挥通讯系统,用于战时或应急指挥需要。迪众人防指挥系统包括以下主要的几个部分:

系统

功能

1、投影显示系统

主要为指挥室大屏幕显示系统,一般采用两个120''拼接大屏幕的显示系统(也可根据需要做其它的拼接大屏幕)

2、集中控制系统

主要用于对指挥室大屏幕系统、矩阵切换系统、灯光、DVD、窗帘等主要设备进行有效的控制

3、会议发言系统

专业级的会议发言及控制系统,代表席发言需申请,主席机可控制整个会议

4、时钟显示系统

大屏幕系统上的LED显示系统和两边的电子时钟系统

5、总监控制室系统

控制室设备系统

6、音响扩音系统

音响扩音、音源系统

7、计算机网络系统

计算机局域网服务器及交换机系统

8、布线系统

各种线路的铺设

9、安全监控系统

楼顶高端城市监控系统、室内监控系统

10、指挥室装修改造

指挥所装修改造

11、电动窗帘

指挥室电动窗帘

迪众人防指挥系统的总体效果图如下:

下面详细介绍迪众人防指挥系统的几个主要的组成部分:

1、投影显示系统

投影显示系统作为指挥室大屏幕显示系统,主要用于指挥大厅的大屏幕显示,根据指挥大厅的面积大小和层高,灵活的设置大屏幕系统,指挥大厅大屏幕系统可采用性价比较高的液晶LCD拼接大屏幕,一般采用两个或多个100-150''液晶LCD拼接大屏幕显示系统;也可根据需要设置其它的拼接大屏幕,如采用数字微晶技术的DLP拼接单元拼接任意大小的大屏幕,DLP单元一般为50’’60’’67’’,可以拼接为2X23X23X34X34X4等多种DLP大屏幕系统。我公司在目前几个人防指挥系统中多数采用的为两个120’’液晶LCD拼接大屏幕系统。

以下是LCDDLP的显示特点及比较:

LCD和DLP系列投影视频墙其特点与综合性能比较



LCD

DMD(DLP)

色彩

鲜艳

非常鲜艳

投影机三基
色调整功能

仅少数机型具备

仅少数机型具备

辅助三基色调谐器

屏幕投影均匀度

每个单元亮度

较高
1000-4000 ANSI流明

较高
1000-4000ANSI流明

输入信号接口

RGB(15针),
S端子,Video

RGB(15针),
S端子,Video

垂直扫描频率

 50-110Hz

50-110Hz

每单元画面尺寸

 100-150英寸

50-67英寸

适用场合

 一般在户内

一般在户内

连续工作状况

 可连接工作8小时,然后会过热保护休息几分种才能继续工作

可以24小时连续开机工作

在移动场合工作

不可以

不可以

每年耗材费用

较高

较高

每单元功耗

每单元200-400W

每单元200-400W

单位体积重量

较轻

较轻

从上表可以看出,DLPLCD的显示效果更好,且可以24小时连续开机工作,但DLP的价格比LCD要高很多,所以我们一般采用LCD液晶拼接大屏幕系统。

下面是几个液晶LCD大屏幕系统效果图:

1:某120’’单屏LCD大屏幕

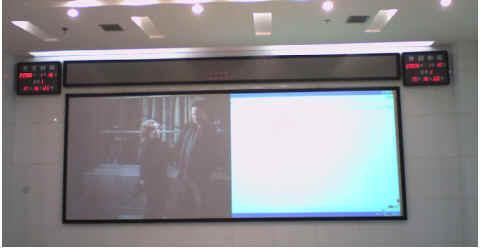

2:南充人防指挥大厅两个120’’LCD大屏幕拼接显示系统

下面是DLP数字微晶大屏幕系统效果图:



图3:某指挥室3X2共6个67’’DLP拼接大屏幕系统




DLP投影单元

DLP投影单元采用Texas Instruments公司开发的最先进的 数字光处理(DLP)技术,通过全数字化设计获得业 界领先的现实性能和空前的高亮度。DLP投影无论 是在亮度、对比度、清晰度、彩色保真度方面,还是 在图像均匀性方面,都代表了最高水平。

采用模块化的设计和独立的显示单元,提供非凡的稳定性和超长的使用寿命,DMD芯片使用寿命长达100000小时,平均无故障运行时间大于20000小时,灯泡寿命长(4000小时)功耗低(100W,长时间无机屏幕无灼烧现象。

技术参数:

显示分辨率: 单屏1024×768 (支持1280X1024)

拼接缝:小于等于1mm ,单边小于0.5mm

角: 水平 160 垂直 80

亮度一致性: >90%

灯泡寿命:10000小时(UHP-100W)亮度 500CD/

箱体尺寸:50’’单元 H:1032(mm)×w:1018(mm)×D:551(mm)

还有60’’, 67’’等规格

投影显示系统的大屏幕控制系统如下图:

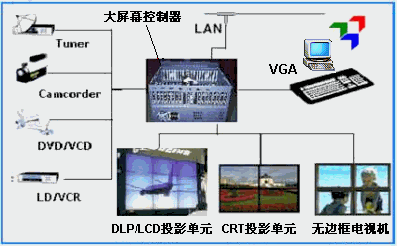

(一)大屏幕控制器DataDream-DP1000系统框图



(二)控制器输入输出

1.:输入方式有三种,包括:视频输入(基本配置四路可扩充);
VGA/RGB信号输入(基本配置两路可扩充);
网络VGA输入(通过专用软件在局域网上抓取任意一台PC的VGA信号到大屏显示)。
2.输出:输出路数根据需要从四路到任意路数,输出方式包括:
视频 AV、S端子(PAL;NTSC)VGA(D25)、RGB(15K模拟)输出(每路输出都可达到1024*768以上分辨率和16位以上真彩色)
控制器功能:

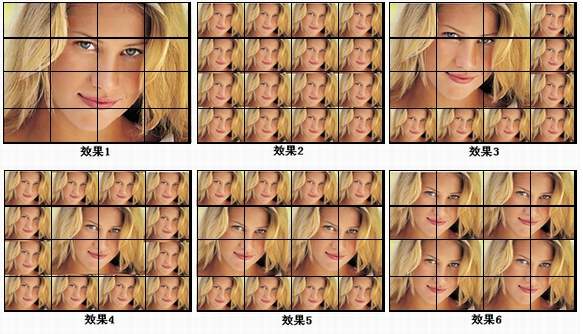

控制器功能主要是把视频、VGA/RGB、网络VGA等各种输入信号输出到大屏幕,可把任意一路信号放大到整个大屏组屏显示,如以下显示效果:

2、集中控制系统

集中控制系统主要用于对指挥室大屏幕系统、矩阵切换系统、灯光、DVD、窗帘等主要设备进行有效的控制。

集中控制系统采用CREATOR(快捷)Crestron 快思聪公司等公司的中控系统等,下面以CREATOR(快捷)公司作具体介绍。

CREATOR(快捷) CR-PGMII可编程控制系统:

CR-PGMII是继CR-PGMI控制系统的又一个力作,采用32位内嵌式处理器,最高主频可达257MHZ,特大内存运算空间8MSDRAM8M的存储FLASH,可以高速运算复杂的逻辑指令,其内置强大的可编程接口,几乎可以控制任何外接设备(包括第三方设备),适合大型系统工程!

强大的逻辑控制指令

CR-PGMII支持多达100条以上的逻辑控制指令,可以完成各种复杂的控制操作。随着版本的不断升级,可支持的指令亦会不断增加。

红外学习及在线仿真功能

CR-PGMII采用电脑软件红外学习功能,用户可自行建立、维护、管理红外代码库,亦可以从网上下载常用电器设备的红外代码库。

配合软件的红外代码在线仿真功能,可进行红外代码在线检测甚至实时控制。

不断推出的功能扩展模块

CRPGMII设有扩展槽,可插入各种不同的适配卡,对控制功能进行扩充。我们会不断推出各种适配卡,以适应各种控制场合及方案。用户无需对机器进行升级,即可完成功能的扩充。

强大的软件支持

专为CR-PGMII主机编写的ControlSystemBuilder编程软件,以人性化的图形界面,对PGM-II进行编程操作,支持所有复杂指令的图形化编程,支持在线底层软件升级及程序下载。

开放式的可编程控制平台,人性化的中文操作界面,交互式的控制结构

采用最新32位内嵌式处理器,处理速度可达257MHZ

采用可编程逻辑阵列电路,运行速度更快,系统更稳定

主机内置8MB内存及8MB的大容量FLASH存储器;

8路独立可编程RS-232控制接口,可以收发RS232RS485RS422格式数据

8路独立可编程IR红外发射口

8路数字I/0输入输出控制口,带保护电路

8路弱电继电器控制接口

全面支持远程网络控制,可选配网络适配卡、智能电话控制卡

5个网络控制接口,可任意扩展模块,如多台调光器,多台电源控制器等,可扩充至256个网络设备

全面支持第三方设备及控制协议,客户可自行设置多种控制协议和代码

提供2条可扩展多功能插槽,可选配网络适配卡、智能电话控制卡、音量卡、RF无线接收卡等扩展模

支持3CR-NET控制总线,可任意扩展控制模块,如多台调光器、多台射频无线接收器、多台电源控制器等,最大可支持256个网络设备

全面支持第三方设备及控制协议,客户可自行设置多种控制协议和代码

前、后面板具有系统软件传输接口

前面板具有系统系统硬件复位功能

内嵌智能红外学习功能模块,无须配置专业学习器

支持双代码的控制,即一键发二种代码

用户可行建立IRDATABASE数据库,支持红外代码库在线仿真。

可从网上下载各种常用的电器设备的红外代码库

全制式环保电源(110V-240V),适合任何地区

外形尺寸:485L×236W×89H(MM)

重量:2.8KG

 CREATOR(快捷) ST-6500C无线/LT-6500C有线彩色触摸屏:

ST-6500C/LT-6500C采用高档模具制作,专业设计的流线型极赋人性化,手感一流。256色透射式点阵液晶屏。

搭配CR-PGM系列和PC-6000可编程控制系统使用。

用户自行编辑界面,支持图片、图形、文字、3D/2D按键,可上传照片在屏幕上显示。

支持无线控制。

ST-6500C无线:射频频率433Mhz

LT-6500C有线:网络接口连接主机,全双向反馈,对当前状态一目了然。

显示方式: 256色透射式点阵液晶屏

显示尺寸:5.7/14.5CM对角线

分辩率 :320×240像素

用户界面:图形界面,用户可编辑,支持图片、图形、文字、3D/2D按键

内存  :1M SDRAM2M Flash

亮度  :3级可调背光

对比度 :9级可调对比度

控制方式:无线RF射频(433MHz); CR-NET控制总线(LT-6500C)

RF频率 :433MHzMHz (ST-6500C)

控制距离:无线方式,无方向性

数据下载:RS232,配专用连接线

电源系统:内置专用可充电电池组,外接电源适配器

外形尺寸:220H×130W×70DMM

重量:0.7KG

3、会议发言系统

会议发言系统一般采用专业级的会议发言及控制系统,代表席发言需申请,主席机可控制整个会议。当然,为了节省资金,也可以采用麦克和调音台组成的一般会议发言系统。

这里主要介绍专业级的会议发言系统,专业级的会议发言系统可采用荷兰Bosch博世(PHILIPS)、松下、索尼等公司的专业会议系统,这些会议系统的功能基本相同。

下面主要介绍荷兰Bosch博世会议系统,Bosch博世会议系统由中央会议主机、主席机、代表机、话筒、一体化球型摄像机、一体化摄像机、控制矩阵、控制键盘、摄像控制软件、DCN安装线缆等组成:

Bosch博世会议系统的联接图和摄像自动跟踪工作原理图如下:

联接拓朴图



Bosch博世会议系统的现场效果图如下:

会议发言系统会场图



博世会议系统主席机、代表机LBB3547/00、LBB3544/00



4、时钟显示系统

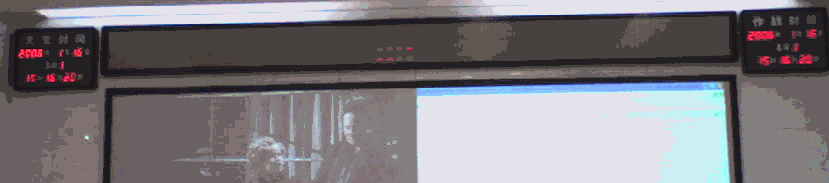

时钟显示系统主要用于大屏幕系统上的LED显示系统和两边的电子时钟系统。如下图:



5、总监控制室系统

总监控制室系统主要用于对所有设备在控制室进行有效的控制。如下图:





6、音响扩音系统

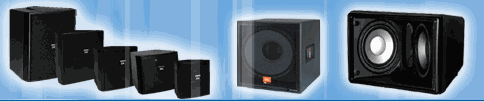

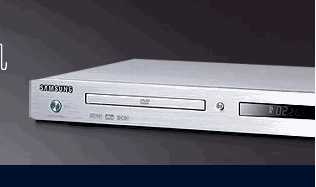

音响扩音系统主要是音响扩音、音源系统,一般包括主音箱、功放、调音台、监听音箱、监听功放、监听话筒、无线话筒、DVD、有线电视接收卡、卡座等。如下图:





7、计算机网络系统

计算机网络系统主要是指挥室的计算机局域网络系统,包括服务器、交换机、UPS电源等设备。

服务器一般采用HPIBMDELL公司的中高档服务器,根据用户需要进行配置。

交换机根据用户的网络要求配置,一般采用 24口三层交换机或12口千兆三层交换机作为主交换机,一般24口交换机作为二级交换机。

UPS电源是为了保证整个指挥系统的供电质量和可持续供电,一般采用6K10K20KUPS电源,可配置相应的电池以达到一定时间的延时供电。

8、布线系统

布线系统主要完成各种线路的铺设,指挥系统需要布设的线路包括网络线、音频线、视频线、控制线、电话线、有线电视线、军网网络线、备用网络线等。

布线点包括指挥大厅会议室的信息点、总控制室信息点、人防要素房的信息点。

中心会议室的信息点沿地平面经PVC管安装到指定位置,其末端采用PVC软管加地插模块的方式,随地板面的桌椅的固定而固定。

总控制室信息点采用墙面暗装的方式,每个点位均离地30公分。

其余人防要素房信息点,按原有的设计和预埋的PVC管道敷设。

布线系统的建设一般与装修同步进行,具体要求如下:

房顶部分的管线在房顶安装龙骨架后,加封铝板前;

墙体内的管线部分在墙面装修前完成;

地面部分的管线在完成地面防水处理后,安装地板前完成。

9、安全监控系统

安全监控系统包括室内监控系统、楼顶高端城市监控系统。室内监控系统主要用于人防指挥室内的图像监控系统,包括指挥大厅、各个要素房、主要过道、主要出入口等全部纳入监控范围;楼顶高端城市监控系统主要安装在高楼的楼顶,用于对整个城市的情况进行图像监控,及时发现城市火灾、被空袭情况等异常情况,高端城市监控系统一般至少要求能够看清楚到一公里范围内的情况。

安全监控系统一般采用第三代基于嵌入式视频服务器的视频监控系统:

基于嵌入式技术的远程网络视频监控主要的原理是:采用嵌入式实时多任务操作系统, 高效压缩芯片压缩和功能强大的电脑CPU, 将视频压缩与传输处理工作全部内置到芯片上, 摄像机传送来的视频信号数字化后由高效压缩芯片压缩,通过内部处理后转送到网络或服务器上。网络上用户直接用浏览器(如IENetscape Navigator等)观看Web服务器上的摄像机图像,授权用户还可以控制摄像机云台镜头的动作或对系统配置进行操作。

基于嵌入式技术的远程网络视频监控系统主要有两种方式:

(1)网络摄像机方式:网络摄像机与摄像服务器配合,用户采用IE等浏览器即可监控。对于监控信号不多的情况可采用这种简单的嵌入式监控方式。

(2)视频服务器方式:采用AXIS系列或海康威视视频服务器系列视频监控系统通过 IE或专用软件等监视画面,可进行录像、控制云台和镜头、回放、报警联动、语音监听等,每路监控信号25帧/每秒。是现在最先进的监控方式。

监控系统的前端可采用球机、半球、枪机等多种摄像机,如下图:



10、指挥室装修改造

指挥室装修改造主要是根据需要对指挥所或指挥室进行装修改造,具体的装修方案要根据现场情况和用户要求专门设计讨论。

11、电动窗帘

电动窗帘主要用于地面人防指挥室,在指挥室内安装可电动控制的窗帘,这样就可以通过集中控制系统采用红外、串口等方式对窗帘进行自动开关的控制。



以上方案是我公司根据我们已建设的泸州人防、南充人防、宜宾人防等人防指挥系统的经验设计的,我公司愿就项目具体的配置方案及投资预算与贵办具体协商,愿我们合作成功!
